Übertragungskomponenten

Erste grobe Einteilung der Aufgaben

Eine Nachricht geht auf Reisen. Wo entsteht sie wer verpackt sie welche Haltestellen gibt es und wer packt sie aus?

Das Gehirn ist die Quelle, steuert zusammen mit dem Sprachwissen den Mund als Encoder und Sender. Die Luft ist die Transportstrecke und der Träger, die Luftschwingung ist das Signal. Das Ohr ist der Empfänger. Das Gehirn des Partners zusammen mit dem Sprachwissen ist der Decoder und das Ziel.

SRC→INP→ENC→TRN→TS→REC→DEC→OUT→TAR

Die Eingabe übernimmt die Nachricht von der Quelle. Der Encoder verpackt die Nachricht in ein Paket. Der Sender speist das Paket in das Übertragungsmedium ein.

Drahtgebunden: Das Paket geht als Spannungsschwankung durch einen Kupferdraht oder als schwankende Lichtwelle (Farbgeflacker) durch eine Glasfaser auf Reisen.

Drahtlos: Das Paket geht als schwankende elektromagnetische Welle durch das Nichts oder als schwankende Luftschwingung auf Reisen.

Wellen: Lichtwellen und Funkwellen sind elektromagnetische Wellen. Sichtbares Licht schwingt pro Sekunde je nach Farbe etwa 385'000'000'000'000 bis 789'000'000'000'000 Mal hin und her. Funkwellen (WLAN) schwingen pro Sekunde 2'400'000'000 Mal hin und her. Hörbare Schallwellen schwingen pro Sekundeetwa 16 - 16'000 Mal hin und her und breiten sich mit etwa 300m/s aus, deshalb braucht man Schallwellen nicht gerne um von Bern nach Zürich zu telefonieren weil hin und zurück 10 Minuten dauert.

Die Sendeantenne wandelt das Paket in eine elektromagnetische Welle um.

Eine elektromagnetische Welle ist eine Wechselwirkung zwischen einem elektrischen Feld und einem magnetischen Feld und braucht nichts, um übertragen zu werden weder Draht noch Wasser noch Luft noch Ovomaltine. Je mehr Nichts desto besser. Das elektrische Feld und das magnetische Feld erhalten sich gegenseitig und wechselweise am Leben. Entweder ist das elektrische Feld stark oder das magnetische Feld wie bei einem Gigampfi. Entweder ist das Gigampfi hoch oder schnell. Die elektromagnetische Welle wird nicht weniger sie breitet sich nur aus und wird "dünner". Wie wenn Du einen Liter Milch ins Meer schüttest. Der Liter Milch bleibt einen Liter Milch sie wird nur verdünnt.

Die Funkstrecke meint das Nichts zwischen Sende- und Empfangsantenne.

Die Empfangsantenne empfängt die elektromagnetische Welle und wandelt sie in das elektrische Paket zurück.

James Clark Maxwell (1831 ‑ 1879) hat elektromagnetische Wellen vorausgesagt Heinrich Hertz (1857 ‑ 1894) hat die elektromagnetischen Wellen entdeckt Nikola Tesla (1865 ‑ 1943) der Entwickler vom Zweiphasenwechselstrom Guglielmo Marconi (1874 ‑ 1937) der Radio- und Amateurfunkpionier sind massgebende Entdecker rund um Antennen und deren Funktionsweise. Zu Ehren dieser Personen wurden physikalische Grössen benannt.

Der Empfänger empfängt das Paket und übergibt es dem Decoder. Der Decoder packt das Paket aus. Die Ausgabe übergibt die Nachricht dem Ziel.

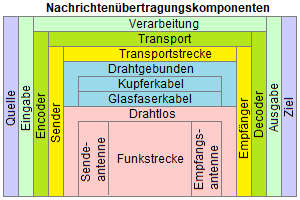

Eine Nachrichtenübertragung hat die Komponenten: Eingabe Verarbeitung und Ausgabe. Die Verarbeitung besteht aus Encoder Transport und Decoder. Der Transport besteht aus Sender Transportstrecke und Empfänger. Die Transportstrecke kann drahtgebunden oder drahtlos sein.

EINGABE

Die Eingabe nimmt die Nachricht von der Quelle entgegen. Die Nachricht kann mit der Tastatur Maus Scanner Mikrofon Kamera Sensoren oder Automaten eingegeben werden.

VERARBEITUNG

Encoder

Ein Encoder wandelt die Nachricht entsprechend einer Codetabelle in ein elektrisches Signal um.

Ein Fremder kann die Nachricht abhören und decodieren, wenn er die Codetabelle kennt oder herausfindet. Falls das nicht passieren darf, musst Du das elektrische Signal verschlüsseln. Die Geheimdienste und andere Interessierte haben es nicht gerne, wenn Du verschlüsselst, wenn sie die Entschlüsselungsmethode nicht kennen. Jedem recht machen ist eine Kunst. Beginnt eine Webadresse mit http:// ist der Datenstrom nicht verschlüsselt. Wenn die Webadresse mit https:// beginnt ist der Datenstrom verschlüsselt. Die Zapfstellen sind hingegen beliebte Abhörstellen, weil sie winzige Teilstrecken haben können, die nicht verschlüsselt sind. Schweigen bleibt die sicherste Art dann folgt ungehört und unbeobachtet unter vier Augen zusammen reden. Alles andere ist wie am Bahnhof an die Litfasssäule schreiben. Im Klartext oder in einer Geheimschrift und eventuell mit ungenügend deckender Farbe überstrichen. Es gibt Menschen, die glauben, dass Daten weg sind, wenn sie gelöscht wurden. Stimmt nicht. Viele Abhöraktionen sind harmlos es geht darum Dir etwas zu verkaufen. Nichts mitteilen ist auch keine Lösung. Was Du wie in die Welt hinaus meldest darfst Du gerne selbst entscheiden.

Sender

Der Sender bereitetet das elektrische Signal für die Transportstrecke auf.

TRANSPORT

Drahtgebunden mit Kupferkabel oder Glasfaserkabel.

Drahtlos mit einer Sende- und Empfangsantenne. Die Sendeantenne wandelt das elektrische Signal in eine elektromagnetische Welle um dann löst sich die elektromagnetische Welle von der Antenne ab und saust durch den Raum. Die Empfangsantenne empfängt die elektromagnetische Welle und wandelt sie in ein elektrisches Signal zurück.

Empfänger

Der Empfänger bereitet das empfangene elektrische Signal für den Decoder vor.

Decoder

Der Decoder wandelt das elektrische Signal entsprechend der Codetabelle zurück und generiert die menschenlesbaren Zeichen.

Ausgabegerät

Das Ausgabegerät gibt die Nachricht an das Ziel aus. Die Nachricht kann auf dem Bildschirm Drucker Lautsprecher oder einem Aktuator ausgegeben werden oder an einen Automaten weitergegeben werden.

Beispiel

Du drückst auf der Tastatur:	Wow!
Der Encoder macht daraus:	01010111 01101111 01110111 00100001
Der Sender macht daraus:
Die Transportstrecke transportiert:
Der Empfänger schnappt's sich:
macht daraus:	01010111 01101111 01110111 00100001
Der Decoder macht daraus:	Wow!

Grundprizip begriffen?
